产品概述

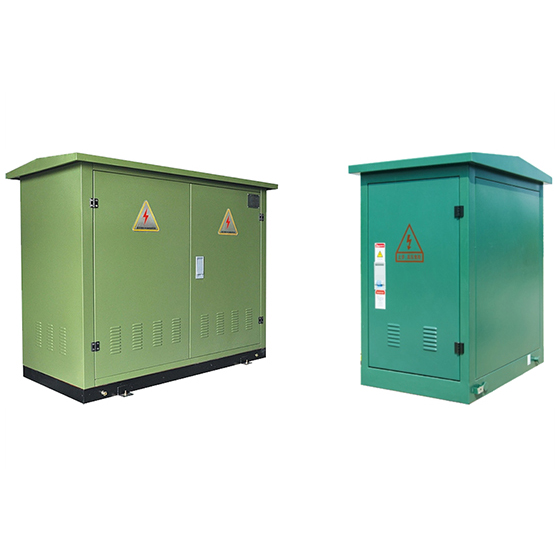

XDFW6电缆分接箱(带全绝缘SF6开关)(以下简称“ 电缆分接箱”)是新一代模块化、多功能组合、高可靠性、结构紧凑且免维护的电缆分接开关设备，代表了电缆分接的新方向；适用于 35kV及其以下电压等级供电线路的环网供电或双辐射供电，亦可用于终端供电，对被供电的地 区能起到电能的控制和保护作用。
采用带全绝缘全密封SF6负荷开关作为控制开关，配装可触摸屏蔽型硅胶橡胶电缆接头，具有较 强的有功负载及空载电缆电流开断能力，并可根据用户要求配装避雷器及接地故障指示器。产 品中每条环网联结线上都可配装负荷开关，任何一条分支路都可以自由地退出和投入运行，而 其他环网回路不受影响。
本产品广泛用于35kV及其以下电压等级电力系统中电缆分接。其联接方式简单、灵活方便、安全可靠、柜体采用2.0不锈钢板，坚固耐用。带电部分为全绝缘、全密封结构。采用防洪可触摸型电缆 头，可以耐洪水侵袭，极大地提高供电可靠性。广泛用于城市工业小区、住宅小区、商业中心、矿 区机场、铁道、风力发电站、开闭所和钢铁、石油、化工、水泥等大型企业以及其它场合的配电 网，特别适合城市道路电网改造工程，可大大节省电气设备和电缆投资，提高供电可靠性。

执行标准

● GB/T11022 《高压开关设备和控制设备标准的公用技术要求》
● GB/T3906 《3.6～40.5kV交流金属封闭开关设备和控制设备》
● GB/T3804 《高压交流负荷开关》
● GB/T1985 《高压交流隔离开关和接地开关》
● GB/T1984 《高压交流断路器》
● GB/T4208 《外壳防护等级（IP代码）》
● GB8/T8905 《六氟化硫电气设备中气体管理和检测导则》
● GB/T12022 《工业六氟化硫》

使用环境条件

● 海拔高度：≤5000米
● 环境温度：+55℃~-45℃，最大温差：≤25℃
● 无经常性剧烈震动或常年腐蚀的场所
