产品概述

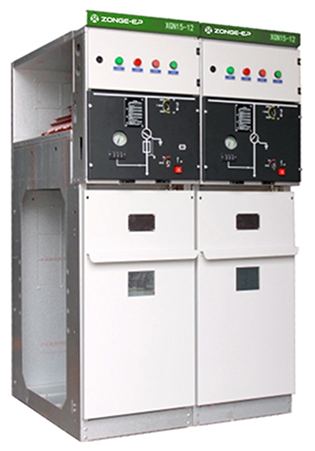

XGN15-12(F)、XGN15-12(F.R)固定交流金属封闭开关设备(以下简称开关设备)适用于额定频率为50Hz，额定电压为12kV，额定电流为630A及以下环网供电系统中，也适合装入预装式变电站作为电力系统的控制和保护。本产品内装FLN36-12D六氧化硫负荷开关或FLRN36-12D六氟化硫负荷开关熔断器组合电器，其操作方式分为手动、电动两种。柜体采用敷铝锌板经数控机床加工后铆接而成，防护等级达IP3X，并具有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观操作简便、长寿命、高参数、无污染、少维护等显著的特点。
产品主要应用于工矿企业、高层建筑、住宅小区 、学校等，作为10kV电力配电系统环网供电和 终端配电之用。

执行标准

● GB/T11022 《高压开关设备和控制设备标准的公用技术要求》
● GB/T3906 《3.6～40.5kV交流金属封闭开关设备和控制设备》
● GB/T3804 《高压交流负荷开关》
● GB/T1985 《高压交流隔离开关和接地开关》
● GB/T1984 《高压交流断路器》
● GB/T4208 《外壳防护等级（IP代码）》

使用环境条件

● 周围空气温度：-15℃~＋40℃
● 海拔高度：1000m及以下
● 湿度条件： 日平均值不大于95%，水蒸气压力日平均值不超2.2kPa 月平均值不大于90%，水蒸气压力月平均值不超1.8kPa
● 地震烈度：不超过8度
● 没有腐蚀性或可燃性气体等明显污染的场所
注：超出上述正常使用条件时，用户可与本公司协商。
