产品概述

在中压配电系统中，目前应用最多的环网柜主要有：SF6气体绝缘环网柜、固体绝缘环网柜和环 保气体绝缘环网柜。 但因SF 6 气体存在温室效应， 以及固体绝缘材料再回收利用困难等问题， SF6气体绝缘环网柜和固体绝缘环网柜的应用将会受到限制，而随着国家提倡碳达峰、碳中和的 绿色环保发展理念，环保气体绝缘环网柜将迎来快速发展。

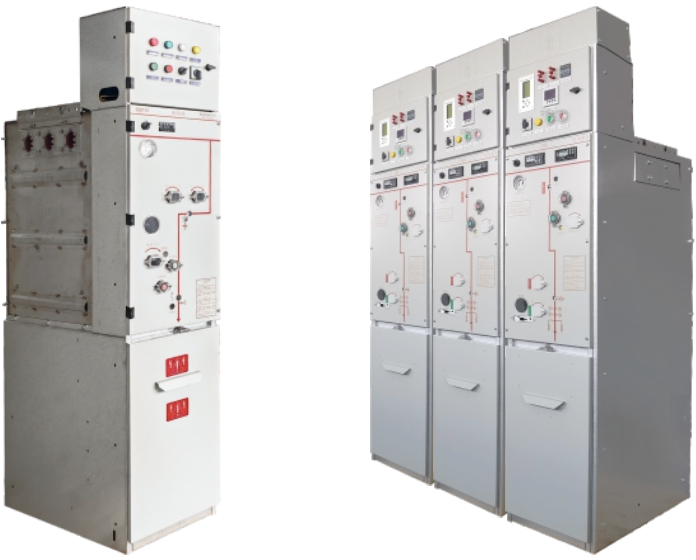

EZG7系列环保开关是我司响应国家电网标准化环网柜设计要求和绿色环保发展理念而研发的新 一代环保气体绝缘环网柜用断路器产品。其内部采用低压力的干燥空气作为绝缘介质，采用模 块化设计，以真空断路器、隔离开关、接地开关等主开关作为功能单元，置于密封气箱内构成 各充气隔室单元，完全避免外界环境、气候的影响，能可靠运行于地下室、高原、冻土、沿海 等高海拔、潮湿、盐雾类的恶劣环境，满足新能源、高原、地铁、高铁和用地紧张的城市配电 工程，具有高可靠、免维护、适应性强、占地少的特点。其母线通过母线联结器可以在左右方 向任意扩展，进出线采用插接式电缆。
广泛应用于工业及民用环网配电系统及供电末端，特别适用于小型二次配电站、工矿企业开闭 所、城市住宅小区、机场、铁路等场所。

执行标准

● GB/T11022 《高压开关设备和控制设备标准的公用技术要求》
● GB/T3906 《3.6～40.5kV交流金属封闭开关设备和控制设备》
● GB/T3804 《高压交流负荷开关》
● GB/T1985 《高压交流隔离开关和接地开关》
● GB/T1984 《高压交流断路器》
● GB/T4208 《外壳防护等级（IP代码）》

使用环境条件

● 周围空气温度：上限+40℃，下限-50℃
● 空气相对湿度：日平均值不大于95%，月平均值不大于90%
● 海拔高度≤1500米（标准充气压力下）
● 地震烈度不超过8级
● 无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所
特殊条件 对于有别于正常操作条件下的特殊运行条件，制造商和最终用户必须取得一致。 如果涉及特殊恶劣的运行环境，则必须向制造商和供应商咨询。
当电气设备安装在海拔高度为2000米以上时，需特别注明，以便制造时对气箱结构进行调整。

  EZG7-12环保气体绝缘交流金属封闭开关设备.pdf
