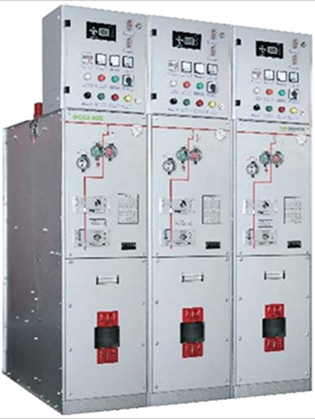

ZG6-12(24)系列
SF6气体绝缘金属封闭开关设备
ZG6-12(24)系列气体全绝缘全密封的金属封闭开关设备，适用于三相交流50Hz电力系统；其内部采用低压力的SF6气体作为绝缘介质，采用模块化设计，以真空断路器、负荷开关、负荷开关-熔断器组合电器、隔离开关、接地开关等主开关作为功能单元，置于密封气箱内构成各充气隔室单元。
产品描述

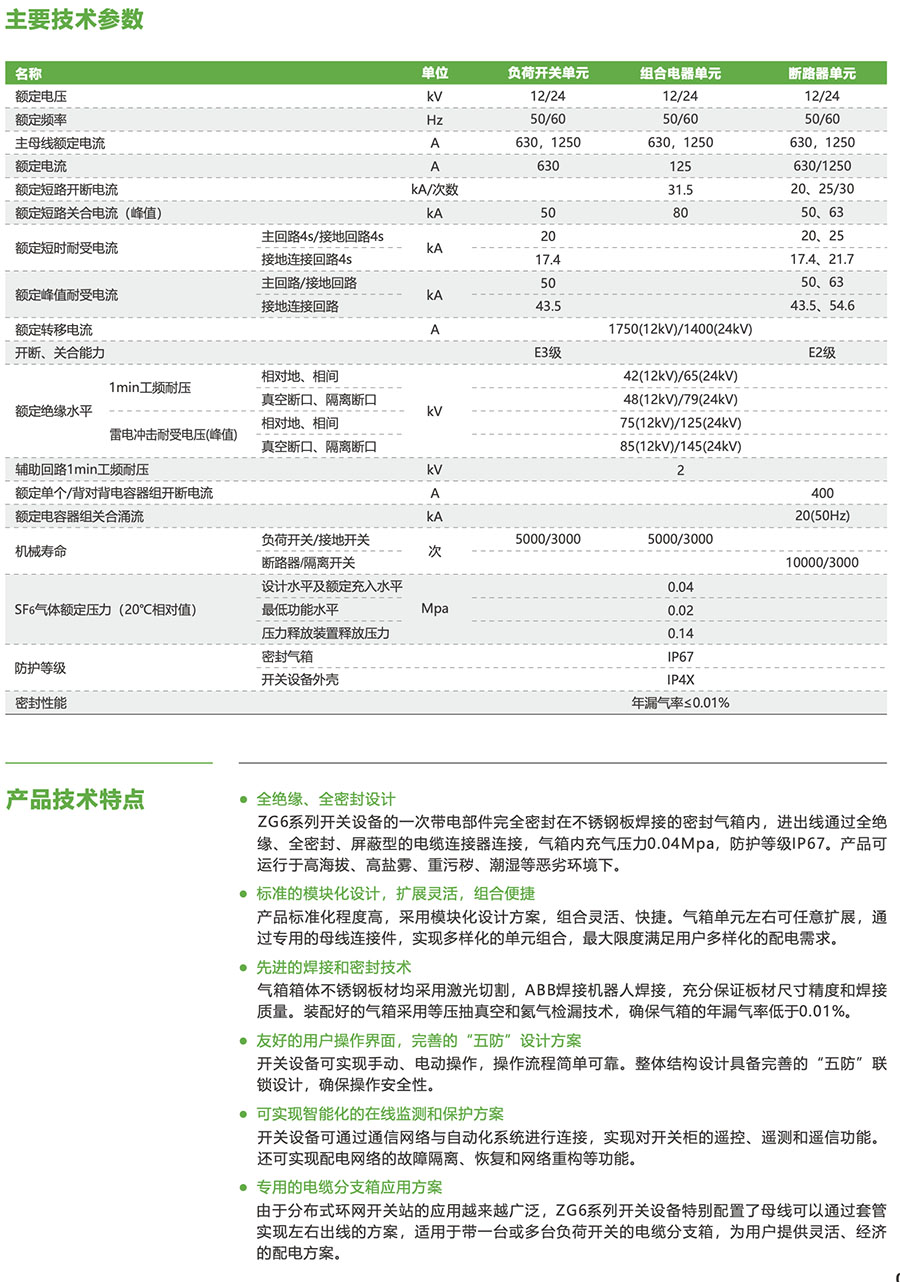

技术参数
样本下载
产品概述
ZG6-12(24)系列气体全绝缘全密封的金属封闭开关设备，适用于三相交流50Hz电力系统；其内部采用低压力的SF6气体作为绝缘介质，采用模块化设计，以真空断路器、负荷开关、负荷开关-熔断器组合电器、隔离开关、接地开关等主开关作为功能单元，置于密封气箱内构成各充气隔室单元，完全避免外界环境、气候的影响，能可靠运行于地下室、高原、冻土、沿海等高海 拔、潮湿、盐雾类的恶劣环境，满足新能源、高原、地铁、高铁和用地紧张的城市配电工程， 具有高可靠、免维护、适应性强、占地少的特点。其母线通过母线联结器可以在左右方向任意 扩展，进出线采用插接式电缆。
广泛应用于工业及民用环网配电系统及供电末端，特别适用于小型二次配电站、工矿企业开闭 所、城市住宅小区、机场、铁路等场所。
执行标准
● GB/T11022 《高压开关设备和控制设备标准的公用技术要求》
● GB/T3906 《3.6～40.5kV交流金属封闭开关设备和控制设备》
● GB/T3804 《高压交流负荷开关》
● GB/T1985 《高压交流隔离开关和接地开关》
● GB/T1984 《高压交流断路器》
● GB/T4208 《外壳防护等级（IP代码）》
● GB8/T8905 《六氟化硫电气设备中气体管理和检测导则》
● GB/T12022 《工业六氟化硫》
使用环境条件
● 周围空气温度：-40℃～+40℃，日温差：不超过35℃
● 海拔高度不超过4000m (当设备运行海拔高度超出1000m时，请特别注明！)
● 周围空气不受腐蚀性气体和/或可燃、爆气体的污染，安装场所无剧烈冲击，污秽等级不超过 GB/T5582中规定的Ⅲ级
● 抗震烈度：8度
● 在二次系统中感应的电磁干扰的幅值不超过1.6kV 注：如不同于以上正常使用条件时，用户需与制造厂协商，取得一致意见
