产品概述

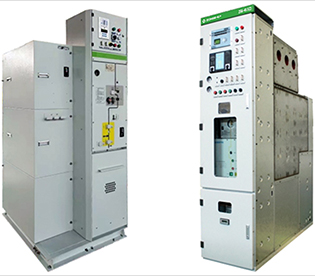

ZG6-40.5(Z)系列气体全绝缘全密封金属封闭开关设备(C-GIS)是我司引进、消化吸收国内外先进技术，结合我国标准研制、开发、生产的高科技产品。其内部采用低压力的SF6气体作为绝缘介质，以断路器、隔离开关、接地开关为主要一次元件，密封于不锈钢板焊接的气箱内，完全避免外界环境、气候的影响，能可靠运行于地下室、高原、冻土、沿海等高海拔、潮湿、盐雾类的恶劣环境，满足新能源、高原、地铁、高铁和用地紧张的城市配电工程，具有高可靠、免维护、适应性强、占地少的特点。
该产品是三相交流单、双母线及母线分段的户内成套装置，主要用于新能源发电，中小型发电 站、变电站、高层楼宇、工矿企业、地铁和电气化铁道等配电系统中，以实行对供电系统和电 能的控制、接受、分配、保护与监测。

执行标准

● GB/T11022 《高压开关设备和控制设备标准的公用技术要求》
● GB/T3906 《3.6～40.5kV交流金属封闭开关设备和控制设备》
● GB/T3804 《高压交流负荷开关》
● GB/T1985 《高压交流隔离开关和接地开关》
● GB/T1984 《高压交流断路器》
● GB/T4208 《外壳防护等级（IP代码）》
● GB8/T8905 《六氟化硫电气设备中气体管理和检测导则》
● GB/T12022 《工业六氟化硫》

使用环境条件

● 海拔高度：≤5000m(当设备运行海拔高度超出1000m时，需要特别注明)
● 环境温度：最高气温+50℃，最低气温-25℃。24h内平均值≤35℃
● 环境湿度：24 h相对湿度平均值≤95 %； 月相对湿度平均值≤90 %
● 电磁干扰：在二次系统中感应出的电磁干扰幅值≤1.6kV
● 安装环境：周围空气中没有爆炸性和腐蚀性气体，安装场所无经常性剧烈震动或冲击
注：超出上述使用环境条件时，请与公司协商定制。
