产品概述

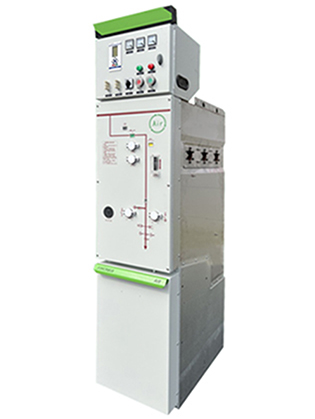

ZG8-12/630-25kA常压空气绝缘金属封闭开关设备，是公司根据过往标准化定制文件要求，自主研发的一款新型中压开关设备，该产品主要应用于10kV50Hz三相交流供电系统中，产品采用模块化设计，可根据不同设计方案任意排列，实现共箱式与扩展单元完美结合，满足各种二次输配变电站对紧凑型开关柜灵活使用的需求。
ZG8系列环网开关设备是一个完全的密封系统，其所有一次带电部件及开关设备均封闭在不锈钢的壳体内，不受环境影响具有运行可靠，保障安全，紧凑型结构设计，占地空间小，终身免 维护等特点。
ZG8系列产品通过国家级高压电气试验中心型式试验验证和标准化试验验证，广泛用于小型二 次配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道 及自然条件比较恶劣的场所领域。

执行标准

● GB/T11022 《高压开关设备和控制设备标准的公用技术要求》
● GB/T3906 《3.6～40.5kV交流金属封闭开关设备和控制设备》
● GB/T3804 《高压交流负荷开关》
● GB/T1985 《高压交流隔离开关和接地开关》
● GB/T1984 《高压交流断路器》
● GB/T4208 《外壳防护等级（IP代码）》

使用环境条件

● 海拔高度：小于等于3000m(当设备运行在海拔高度高于3000m时需要进行绝缘系数修正)
● 环境温度：当地最高环境温度+55℃，最低温度-40℃；24小时内气温不超过40℃
● 环境湿度：24小时相对湿度不超过95%，月相对湿度平均不超过90%
● 安装环境：周围 空 气 没 有 爆 炸 性 和 腐 蚀 性 气 体 ， 安 装 场 所 无 剧 烈 震 动 冲击，污秽级不超过GB/T5582中的Ⅲ级
