产品概述

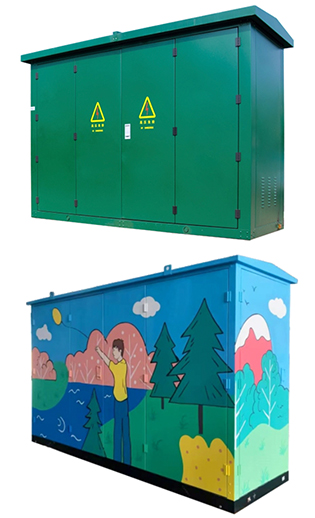

XGW□系列户外高压环网柜是3.6~24kV三相交流50Hz电力系统使用的成套配电设备，主要用于对变电站及配电系统的电力分配、控制、保护、计量和监督。
XGW□系列户外高压环网柜主要由环保气体绝缘金属封闭开关设备或SF6气体绝缘金属封闭开 关设备或固体绝缘金属封闭开关设备(简称“环网柜”)和金属、非金属外箱体组成，所有高压带 电部分封闭在气体绝缘的不锈钢箱体内或环氧树脂浇筑的机芯内， 按用户需要分别由进线单 元、出线单元、计量单元、联络单元、PT(电源)单元等排列组合，并可加载配电自动化系统， 安装简单、通风良好、安全防盗、美观环保、不受环境影响、杜绝凝露困扰。
广泛用于城市工业小区、 住宅小区、 商业中心、 矿区机场、 铁道、 风力发电站、 开闭所和钢 铁、石油、化工、水泥等大型企业以及其它场合的配电网，特别适合城市道路电网改造工程， 可大大节省电气设备和电缆投资，提高供电可靠性。

执行标准

● GB/T11022 《高压开关设备和控制设备标准的公用技术要求》
● GB/T3906 《3.6～40.5kV交流金属封闭开关设备和控制设备》
● GB/T3804 《高压交流负荷开关》
● GB/T1985 《高压交流隔离开关和接地开关》
● GB/T1984 《高压交流断路器》
● GB/T4208 《外壳防护等级（IP代码）》

使用环境条件

● 环境温度： +40℃～-35℃
● 海拔高度：≤5000m
● 湿 度：日平均湿度平均值不大于95%，月平均湿度平均值不大于90%
● 抗震能力：地震烈度不超过8度
● 周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染
