产品概述

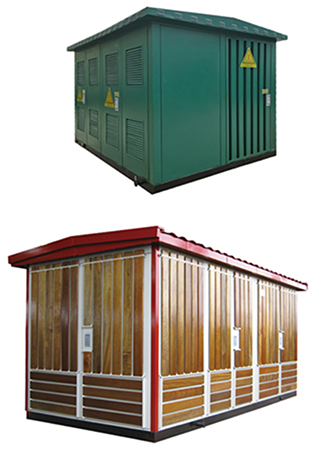

YB□22-12/0.4高压/低压预装式变电站，是将高压成套开关设备、变压器、低压成套开关设备 等组合而成的户外成套配电装置，主要用于城市高层建筑、城乡建筑、广场公园、居民区、经 济开发区、商业区、工厂、机场、矿山、油田及临时施工场所等场所，作配电系统中接受和分 配电能之用，可按用户需求提供木板装修式、风景图画式、琉璃瓦与彩钢复合板装饰等各种外 形壳体，将变电站与周围环境自然融为一体。
该系列高压/低压预装式变电站， 可提供不同的电压与容量选择， 内部隔室划分合理， 结构紧 凑，可按按用户需求提供不同的高低压柜型与变压器方案匹配，具有体积小、运行安全可靠、 维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积一般 只有常规变电站的1/10~1/5，有效的提高了土地利用率，大大减少了设计工作量及施工量，减 少了建设费用。 在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统， 是目前城乡变电站建设和改造的新型成套设备。

执行标准

● GB/T11022 《高压开关设备和控制设备标准的公用技术要求》
● GB/T3906 《3.6～40.5kV交流金属封闭开关设备和控制设备》
● GB/T3804 《高压交流负荷开关》
● GB/T1985 《高压交流隔离开关和接地开关》
● GB/T1984 《高压交流断路器》
● GB/T4208 《外壳防护等级（IP代码）》

使用环境条件

● 海拔高度：1000m及以下
● 环境温度：-25℃~+40℃，24h周期内平均温度不超过+35℃
● 风 速：不超过35m/s
● 空气相对湿度：不超过90%(+25℃)
● 地震水平加速度：不大于0.4m/s 2，垂直加速度不大于0.2m/s2
● 使用地点：不应有导电尘埃及对金属、绝缘物有害的腐蚀性、易燃、易爆的危险物品
● 安装地点无剧烈震动，垂直斜度不大于3度
注：特殊使用条件，订货时与我公司协商解决
